电源线拉力扭转试验机（带升降台）DMS-LN
产品型号
更新时间
2024-11-09厂商性质
浏览次数
227详细介绍

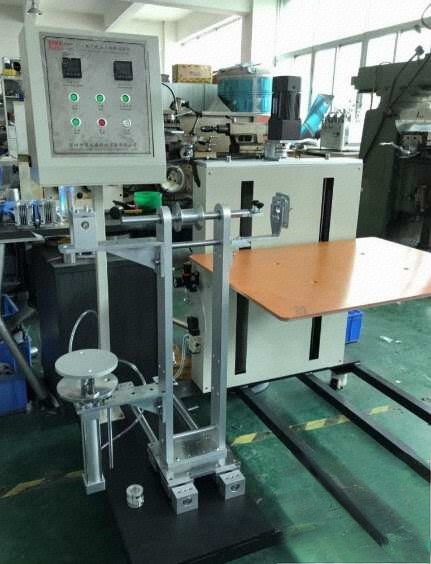

电源线拉力扭转试验机
一、概述：
依据GB9706、IEC335-1、IEC60884、GB2099.1-2008、GB4706-2005、GB7000.1-2015、GB8898-2011等标准，用于测试家用及类似用途电器的扭力试验，电源线夹紧装置是否牢固而设计的。本机采用力矩电机所产生的力，对被试样品的电源线进行拉力试验。考虑到电器产品的电源出线的位置各有不同，本机在结构上将力矩电机装在有一个活动套的立柱止，而立柱又装在有四个轮子的底座上，工作头上下左右位置的调节十分方便。
二、技术特性：
1.拉力值：30N、40N、60N、80N、100N、120N
2.扭矩值：0.08、0.1、0.15、0.25、0.35N.m
3.拉力试验次数：0~9999次内可预置
三、试验前的准备：
1.调整吊砝码钢丝绳的调节杆，当电机凸轮处于下限点时，使调节杆受力，其它位置，使样品拉力杆受力。
2.根据试样要求选定拉力砝码及扭力砝码。安装扭力砝码时，先接通电源按下扭力夹具释放按钮，使扭力力臂轮释放，将扭力砝码置于钢绳钩上，然后转动扭力力臂轮使砝码升至相应的高度，再弹起夹具释放按钮使之复位。
3.调整拉杆位置
4.进行拉力试验时，要求拉杆与被拉电源线中心对齐。调整步骤：转动把手，使工作头上下移动，使拉杆与电源线对齐，同时将拉杆前的顶块垂直地顶住电源线出线面。
5.夹紧电源线
6.夹紧电源线前，首先在电源线离出口20㎜处画一记号，然后松开拉杆的夹子，将电源线放入夹子槽内，并拉紧电源线，再将夹子螺栓拧紧。
7.按要求预置拉力次数及扭力时间。
四、计数器和时间继电器的设置及预置方式：
1、计数器设置和预置：（详细请阅览计数器说明书）
a.设置方式及参数：（注：仪表上格为显示方式、下格为设置方式）
按[MD]三秒进入设置状态→显示方式为[IN]→按▲或▼选择[U]方式→再按[MD]→显示方式为[CPS]→按▲或▼选择[30]→如此类推→zui后按[MD]三秒完成设置程序.
输入方式IN-选择U
计数速度CPS-选择30
输出模式OUT-选择F
输出时间OUT.T选择HOLD
输入逻辑SG-选择PNP
复位时间RST-选择20
计数/计时器C-T-选择COUN
