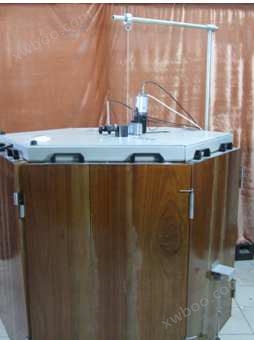

砂轮爆裂试验装置DMS
产品型号
更新时间
2024-10-17厂商性质
浏览次数
209详细介绍
砂轮护罩强度试验装置适用于GB 3883.3/IEC60745-2-3/EN60745-2-3《手持式电动工具的anquan **部分：砂轮机、抛光机和盘式砂光机的专用要求》第20章规定的角向磨光机、直向砂轮机护罩强度试验的专用检测设备，其技术指标符合GB 3883.3相关要求。
1 适用标准及标准要求
1.1适用标准
GB 3883.3/IEC60745-2-3/EN60745-2-3《手持式电动工具的anquan **部分：砂轮机、抛光机和盘式砂光机的专用要求》
1.2 标准相关条款要求
GB 3883.3 中对砂轮护罩强度试验要求详见第20章。
第20章 机械强度
20.101 所有制造商推荐的护罩应有足够的机械强度，以防止一旦砂轮爆裂时砂轮碎片飞向操作者。
通过提交3个推荐护罩的试样进行20.101.1到20.101.4试验来检验。按制造商意见，试验可用3个护罩进行，但可以少于3个砂轮机。试验后，工具应满足20.101.5的符合性要求。
20.101.1 护罩按说明书要求牢固地安装到砂轮机上。如果护罩是可调节的，则它应尽可能位于过砂轮中心线或对称线，逆砂轮旋转方向转过30°(±10°)的位置上遮住砂轮，或当调节范围小于30°时达到*大设定位置(见图106a和图106b)。
应按照说明书要求，将直径等于砂轮机额定能力的、由制造商推荐的*大厚度砂轮，安装到主轴上。
砂轮机应以额定电压空载运行至少5min。测量和纪录砂轮速度。
20.101.2 20.101.1规定的砂轮应切成四等分的槽口。对27、28、和41型砂轮，切槽是由外缘朝中心径向进行的(见图107)。对6、和11型砂轮，切割始于作业面朝向安装端(见图108)。
每个槽口宽度不大于2.5mm。槽口的加深应要求砂轮在速度等于或大于20.101.1建立的速度或砂轮机额定转速的90%(取其大者)时产生的离心力下解体。按照说明书要求将开槽的砂轮安装到主轴上。
注：表102给出了标准砂轮尺寸的典型预割长度范围：
表102 标准砂轮直径的典型预割长度范围
|
砂轮型号 |
砂轮尺寸mm (直径×厚度×孔径) |
平均爆裂转速 /min |
预割长度范围 mm |
|
27型 |
115×6×22（23） |
10 200 |
37.6到39.6 |
|
125×6×22（23） |
9 800 |
42.7到45.7 |
|
|
180×6×22（23） |
5 900 |
67.3到72.1 |
|
|
230×6×22（23） |
5 700 |
83.3到93.5 |
|
|
11型 |
125 x50 x 22（23） |
6 150 |
28 |
|
155 x 50 x 22（23） |
5 400 |
30 |
|
|
1型 |
125 x 25 x 16 |
6 950 |
46 |
|
155 x 25 x 16 |
5 800 |
57到60 |
