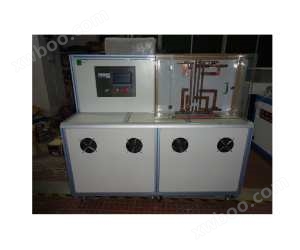

断路器过载及短路分断能力综合性能试验台DMS-DLZCS
产品型号
更新时间
2024-10-17厂商性质
浏览次数
198产品中心
PRODUCT CATEGORY相关产品
RELATED PRODUCTS详细介绍
一、断路器过载及短路分断能力综合性能试验台设备用途：
本试验台适用于主触头用来接入额定电压不超过交流1000V或直流1500V电路中的断路器，1.05倍额定电流及1.30倍额定电流的反时限特性，提升断路器试验能力，能测试断路器的过载能力及短路分断能力等。
二、符合标准：满足GB14048.2--2008，IEC60947-2:2006（低压开关设备和控制设备 第2部分:断路器）等相关要求。
三、断路器过载及短路分断能力综合性能试验台设备技术特点：
设备箱体采用上等钢材板金加工，表面防静电,防锈防腐蚀喷涂，设备上部装有不锈钢蚀刻面板，下部有电流电压等调节装置；
面板上装有人机界面操作屏幕和高性能综合电量显示表，预调，电源等控制系统，设备中部及下部为电流，电压部分装有绝缘调节旋钮和拨动开关，并刻有标准调节指示；
设备底部装有强力刹车脚轮，方便运输和移动。
四、断路器过载及短路分断能力综合性能试验台主要技术参数：
1. 显示方式：电流、电压，精度（0.5级），电流发生器为三相恒流的，
2. 电流调节：0.1-1000A可调，精度（0.5级）
3. 负载电压：80～450V 可调, 精度（0.5级）
4. 测试时间：要求范围内可设定
5.延时时间：要求范围内可设定
6. 电阻设定：绝缘电阻不小于10MΩ
7. 时间记录：要求范围内可设定
8. 次数设定：要求范围内可设定
9. 控制方式：PLC控制，人机界面操作
10．anquan保护：报警装置
11. 校正连接：滤波器连接口（校正设备电流波形失真度不大于5%，系统误差不大于3%）
12. 输入电源：380V 60Hz。
