电梯级静动载试验机
产品型号
更新时间
2024-10-17厂商性质
浏览次数
145详细介绍
电梯级静动载试验机

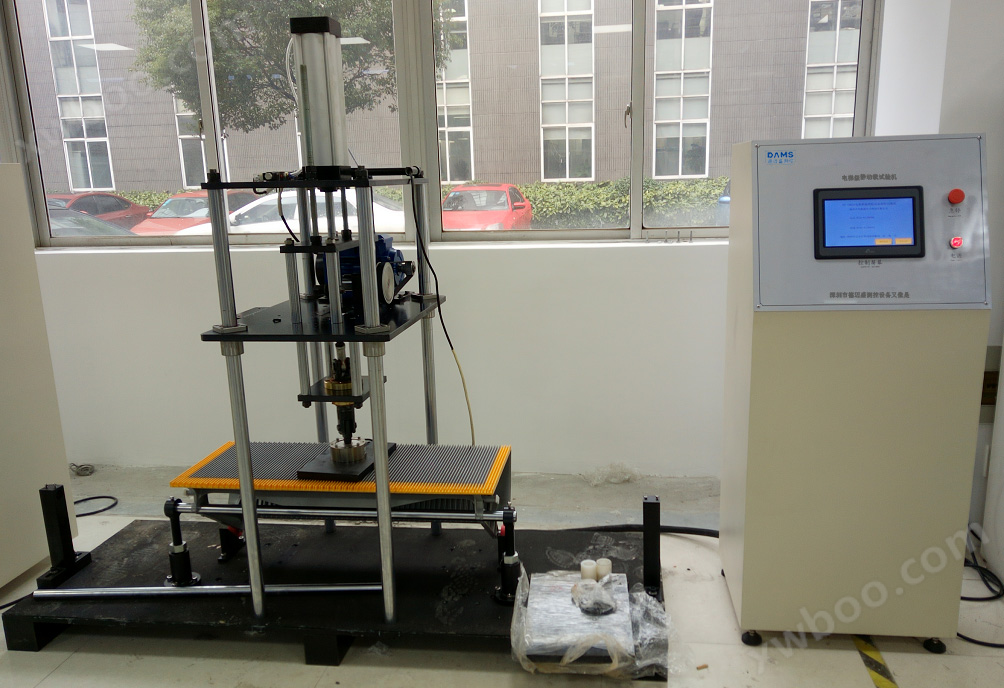

图片仅供参考
一、产品概述：适用于扶梯梯级及踏板的静载测试和在一定的动载荷下的耐久性测试。
二、符合标准：按照GB16899-2011《自动扶梯和自动人行道的制造与安装安全规范》标准要求设计制作。
三、技术参数：
1、控制方式：PLC控制，10吋真彩触摸屏人机界面操作，
2、测试工位：一工位；
3、框架结构：采用方通焊接打磨喷涂；
4、测试驱动：伺服电机施压，交流电机动态驱动；
5、静载施力：伺服电机通过丝杆加力；
6、静载范围：500～3200N；
7、动载范围：500～3200N；
8、动载加载：曲柄+上顶式进行压力加载，偏心扭转进行扭矩加载，交流电机驱动；
9、测试频率：5～20Hz；
10、试验次数：0~9999999，触摸屏可设定；
11、试验时间：标准要求内触屏可设定；
12、检测项目：扶梯梯级及踏板的静载测试、动载荷下的耐久性测试、和动载荷下的等效扭转耐久性测试；
13、样品规格：长1400x宽500mm；
14、施力板规格：
14.1施力板I：L300mmXW200mmXH25mm；
14.2施力板II：L400mmXW300mmXH25mm；
14.3施力板III：φ250mmXH25mm；
15、安全防护：遇突变自动停机报警；
16、采集系统：独立开发高频采集；
17、设备尺寸（LXH）：2000mmX2000mmX1990mm；
18、设备重量：约1500Kg；
19、设备电源：AC380V 50Hz。
四、配置清单：
序号 |
产品（硬件/软件）名称 |
材质或工艺 |
数量 |
1 |
测试试验台 |
钢制烤漆喷涂 |
1套 |
2 |
控制箱 |
钢制烤漆喷涂 |
1套 |
3 |
触摸屏 |
10寸真彩 |
1套 |
4 |
控制PLC |
1套 |
|
5 |
伺服马达 |
2.2KW配行星减速机 |
1套 |
6 |
交流电机 |
1.5KW10比 |
1套 |
7 |
高频采集系统 |
1套 |
|
8 |
滚柱丝杆 |
1套 |
|
9 |
位移传感器 |
1套 |
|
10 |
力值传感器 |
轮辐式5KN |
1套 |
11 |
电器元件 |
1套 |
