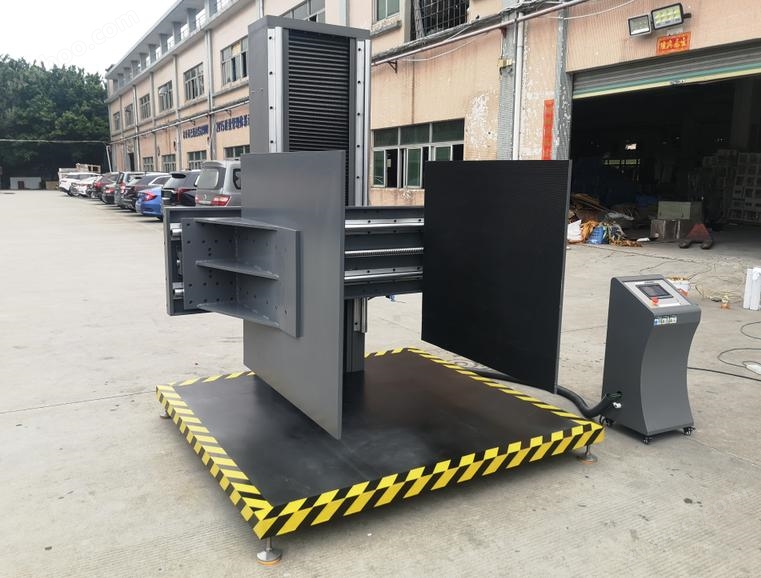

模拟夹抱试验仪
产品型号
更新时间
2024-10-17厂商性质
浏览次数
290详细介绍
1．反复夹持松开
2. 夹持保持时间
3. 夹持-提升-下降-松开-定次数（第三种测试方法是我公司根据国外客户需求自主研发出来，普通机台只能做到第一种测试方法，达不到第二第三种测试方法）
三、主要技术参数
主要测试项目 |
包装件抗夹持强度测试 |
指标 |
参数 |
控制方式 |
PLC控制 |
显示方式 |
触摸屏显示 |
数据输出 |
USB输出 |
容 量 |
18kN |
样品重量 |
500kg |
夹板尺寸 |
约1370mm×1220mm（L*H） |
夹持空间 |
最小约50mm×1220mm×1220mm（L*W*H） |
最大约2400mm×1220mm×1220mm（L*W*H） | |
夹持速度 |
5～500mm/min（可调） |
夹板平行度 |
未夹持时：平行度小于5mm |
夹持力1.8T时：平行度小于10mm | |
升降空间 |
50～1000mm |
升降速度 |
上升5～600mm/min（可调） |
下降5～300mm/min（可调） | |
荷重分解度 |
1/250,000 |
荷重精度 |
≤±0.5% |
电 机 |
750W伺服电机 |
液压单元组合 |
2.2kW（3HP） 40L油箱 |
升降方式 |
油缸驱动 |
试样尺寸 |
最大约2000mm×1220mm×1220mm（L*W*H） |
仪器外形尺寸 |
约3250mm×2000mm×2350mm（L*W*H） |
重 量 |
约3T |
电 源 |
3∮ AC /380V |
整机功率 |
约3.5kW |
三、操作原理
本机通过油缸传动使滑动平台上升下降，电机传动丝杆使左右夹板向里移动，从而压紧试样；采用力值传感器连接显示器自动显示力量值。
四、试验标准
ISTA 6（水平压力试验）、ASTM D6055-2019等
五、产品特点
（一）硬件特点
1.整体采用加厚方通、槽钢和实心钢组成，使机器具有一定的稳定性；
2.机器外观采用烤漆喷涂工艺，防锈能力高、外型美观；
3.使用拉线位移编码器实时反馈提升高度，保证数据的准确性；
4.动力系统采用松下数字式交流服务器控制高响应频率的交流伺服电机，保证传动系统效率高、传动平稳、噪音低、速度精度可控制在±0.5%以内。
（二）软件特点
1.采用触摸屏PLC程序控制，操作便捷；
2.行程限位保护、漏电保护设计，保证操作安全；
3.配有异常故障报警提示，保证操作安全。
六、产品出厂配置
配置 |
名称（单位） |
明细 |
|
标准配置 |
文件（份） |
合格证*1、说明书*1、保修卡*1 |
|
电源线（条） |
国标*1 |
||
警示标志（张） |
警示标签*3
|
避免阳光直接照射*1 |
|
感电注意*1 | |||
严禁敲打碰撞*1 | |||
传感器（个） |
10kN 传感器*4 |
||
选购 |
电源线（条） |
英标/欧标/美标/南非等 |
|
