电风扇性能测试装置技术规格书
用途：按照BSENIEC60879:2019、GB/T13380-2015技术规格要求：
1适用范围(适用标准)

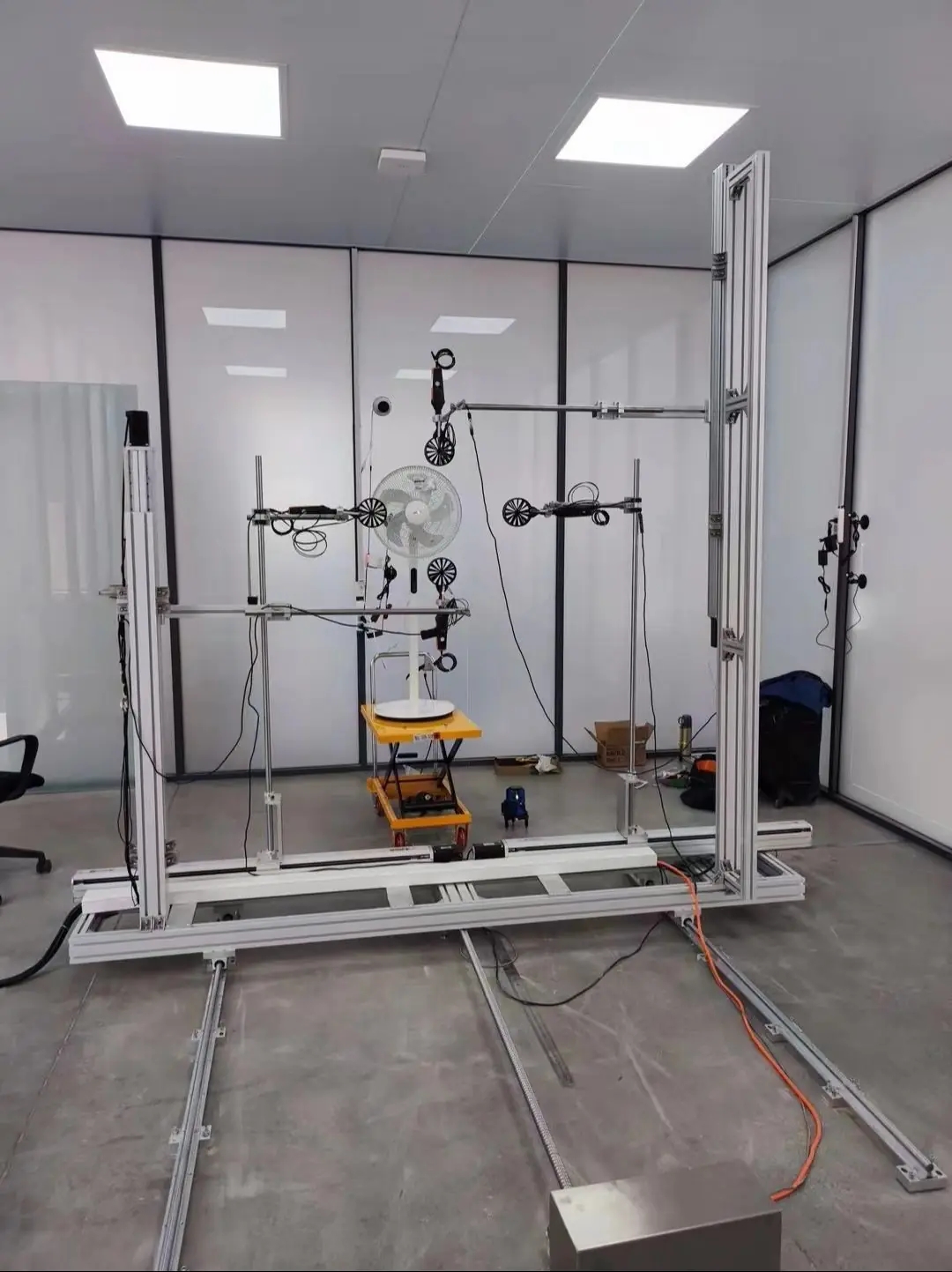

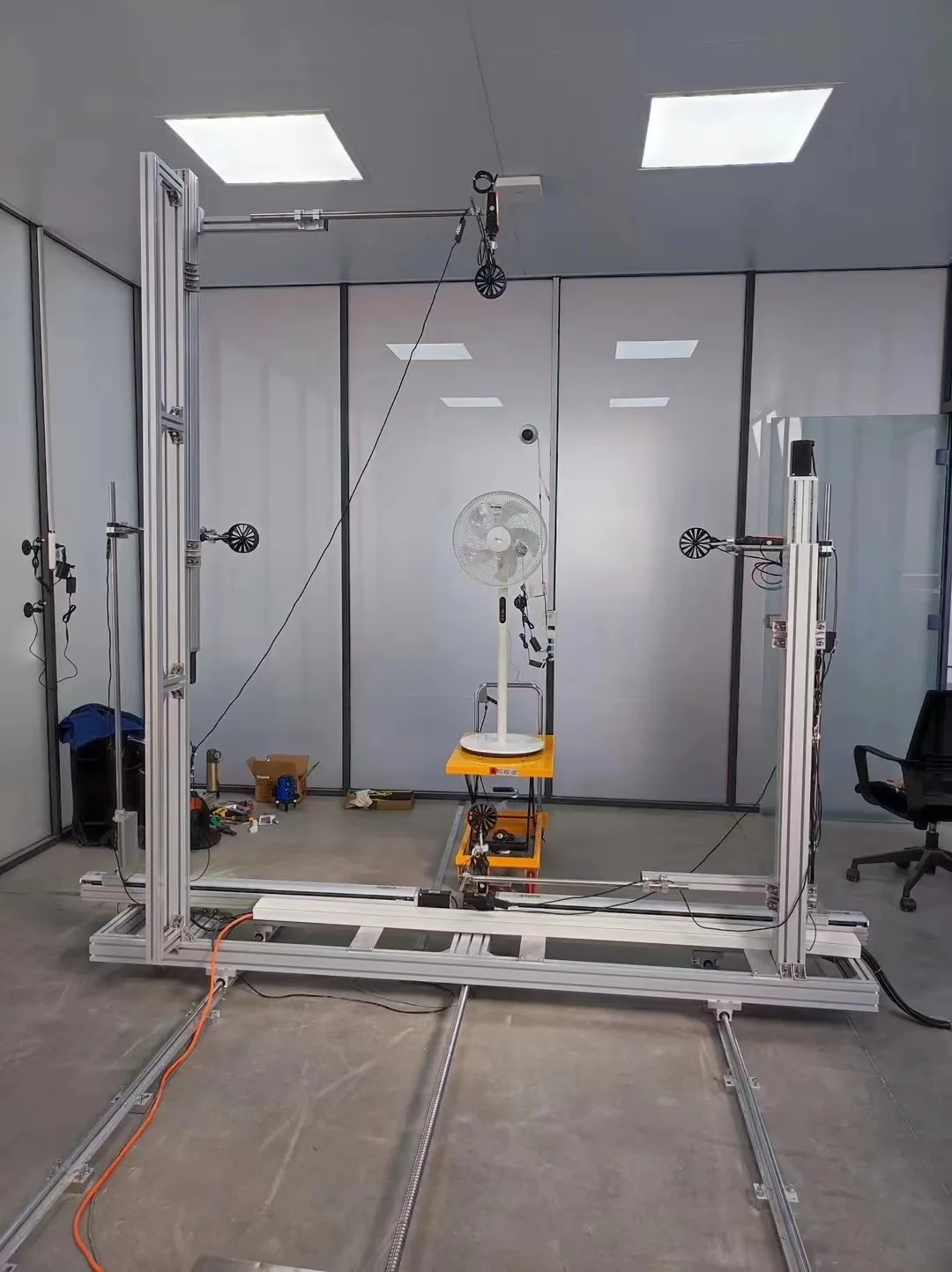

本风量测试装置依据的要求，为了行走方便，并且因为测试方法基本一样，能符合台扇、璧扇、落地扇及柱扇等风量测试要求。采用四个风速表采集风速（测试平面有原有2个水平风速表的基础上在垂直方向增加2个风速表)来代表同一圆环上的平均风速。
2主要技术参数与功能
2.1主要技术参数
能符合台扇、璧扇、落地扇及柱扇等风量测试要求
试验室尺寸：（小风扇4500*4500*3000）单位：毫米
2.2主要功能
用于测试风速、温度、湿度、电参数（电压/电流/功率/功率因数）、转速及时间
3技术要求
3.1适用范围(单位：毫米)
台扇扇叶直径200,230,250,300,350,400,450500
璧扇扇叶直径250,300,350,400,450500
台地扇扇叶直径300,350,400,450500
落地扇扇叶直径300,350,400,450,500,600
转叶扇扇叶直径200,230,250,300,350,400，450，500
1、装置符合IEC60879标准关于风量测试的要求，设计合理、自动化程度高、使用方便、经久耐用具有承重及抗振能力；

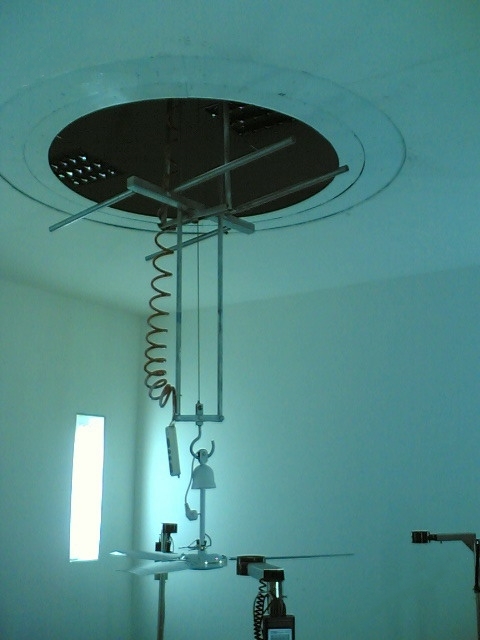

2、测试范围：吊扇；
3、测试参数和项目：温度、湿度、大气压、风速、风量、输入功率、能效值。

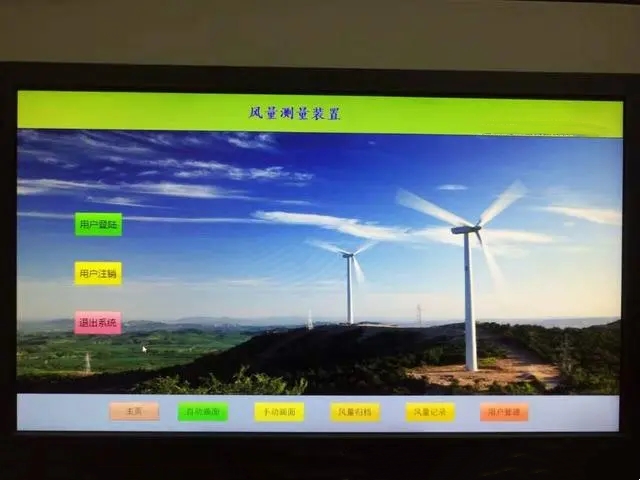

4、系统采用计算机控制，能显示出每一测试点的风速值、一般每3分钟一个测点（包括走位、延时1分钟左右及测试时间2分钟左右），每一圆环的平均风速及点风量，
能自动生成检测结果和过程曲线，并其打印出来。
5、试验时，应从距离扇叶轴线40mm左右两点处开始测量，以每80mm的增量沿着水平直线逐点向两边移动，直到所测得的平均风速下降到低于9m/min时为止；
6、风扇固定架及风速表座具备万向调节云台，安装高度也能在要求的范围内方便的调节；
7、德国德图435-2型叶轮风速计，叶轮直径100mm；共4个；
8、系统应配有可测电压、电流（真有效值）、功率的多功能电量测量仪和500VA变频（±1%）调压电
