GB43854电动自行车锂电池热扩散试验机
产品型号
更新时间
2024-10-17厂商性质
浏览次数
296详细介绍

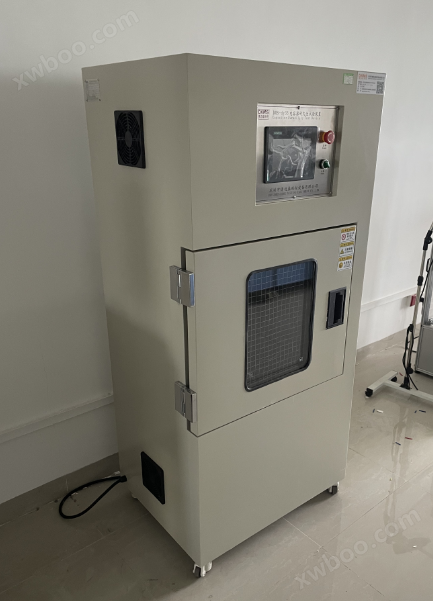

GB43854电动自行车锂电池热扩散试验机
6.4.4
热扩散试验
6.4.4.1
触发方法
推荐加热或过充作为热扩散试验的可选方法, 可选择其中一种方法, 但选择的方法应能触发单体电
池发生热失控。
6.4.4.2
触发对象
电池组按照 6.2.2.1 进行标准充电后, 选择电池组内 靠近中 心位置, 或者被其他单体电池包围的一
个单体电池作为触发对象。
6.4.4.3
加热触发
加热触发热失控方法: 使用平面状或者棒状加热装置, 并且其表面覆盖陶瓷或绝缘层。 对于尺寸与
单体电池相同的块状加热装置, 可用该加热装置代替其中一个单体电池, 与触发对象的表面直接接触;
对于薄膜加热装置, 则将其始终附着在触发对象的表面, 加热装置的加热面积应不大于单体电池的表面
积; 将加热装置的加热面与单体电池表面直接接触, 加热装置的位置与 6.4.4.5 中 规定的温度传感器的
位置相对应; 安装完成后, 在 24 h 内启 动加热装置, 以 加热装置的最大功率对触发对象进行加热; 加热
装置的功率要求见表 2 , 必要时可增加加热功率, 确保触发对象发生热失控; 当触发对象发生热失控时
停止加热。
6.4.4.6
电池热失控触发判定条件
判定条件如下:
a )
触发对象产生电压降, 且下降值超过初始电压的 25% ;
b )
监测点温度达到制造商规定的最高工作温度;
c )
监测点的速率 d T / d t ≥1 ℃ / s , 且持续 3 s 以上。
当 a)和 c )或者 b )和 c)发生时, 判定触发对象发生热失控。
6.4.4.7
记录
记录电池组发出 热失控报警至起火或爆炸的时间, 以 及单体电池热失控触发后 1 h 内 电池组的状
态。 如电池组未发生起火、爆炸, 认为电池组通过热扩散试验。
1、主要用途：用于锂电池热失控热扩散试验
2、依据标准： GB 43854-2024
3、技术指标：
3.1、防爆箱内箱尺寸：不小于1000×1000×1000mm（宽×深×高）；
3.2、触发方式：过充、加热两种模式可选；
3.3、通道数：加热1通道、过充2通道（可并联）；
3.4、最大加热功率：不低于3kW/单通道；
3.5、功率调节方式：更换不同功率加热管+调节输入电流大小；
3.6、电压采集：1通道，采集范围：0～10V，采集精度：±0.15％FS，分辨率0.01V；
3.7、温度采集：2通道，采集范围：0～1000℃，采集精度：±1℃，采样间隔0.1s；
3.8、充放电机：电压0～10V，单通道电流0～300A，单通道最大过充电流 300A;
3.9、时间精度：±1s;
3.10、安全配置：三色灯、急停开关；
3.11、通讯：工作站控制（配工作站1套），可保证远距离采集的稳定性和实时性；
3.12、箱体材质:采用≥10㎜厚高强度碳钢板，内部喷涂防火防水材料；
3.13、观察窗：尺寸不小于300×300mm钢化防爆玻璃，便于观察箱内被测电池的状态；
3.14、箱门：箱门侧面装有防爆链；
3.15、安全装置：带自动排烟、泄压、消防等安全措施。灭火措施采用水喷淋或浸没等方式（提供灭火设计方案）；
3.16、监控装置：设备配有≥300万像素高清防爆摄像头，便于观察被测产品的状态，具备录像功能；
3.17、照明装置：设备装有照明灯，便于观察被测试样的状态；
3.18、底部安装脚轮，方便移动和固定。
3.19、试验条件：电压、温度、升温速率、时间，四者之一或者四者结合。
