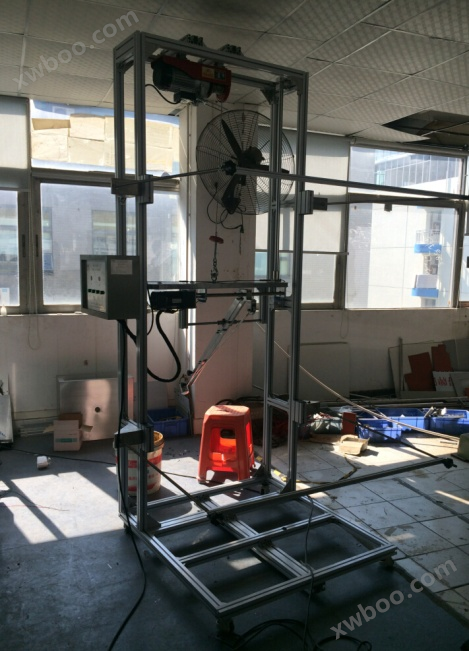

IK机械冲击试验装置
产品型号
更新时间
2024-10-17厂商性质
浏览次数
344详细介绍
按照GB7251.5-2008中8.2.101.2的要求，通过一个钢制的，质量为2kg的球体或类似于球形的物体，将其提升到1m的高度后，以摆锤的运动形式撞击被测试的成套设备的表面，所提供的撞击能量为20J。并要对被测试的成套设备处于正常使用位置时所能见到的每一个垂直表面进行一次撞击，完成试件耐撞击的试验
按照GB 7251.5-2008中8.2.101.5的要求，使用标准中图108规定形状的钢质冲击物，质量为5kg，从0.4m高度以摆锤的运动形式下落，撞击被测试的成套设备（以下简称为“试件”）的表面，形成20J的冲击能量，对试件4个侧面分别进行一次冲击，完成对角状物机械撞击耐受性的验证。
1.1.10 适用标准
Q/GDW11008-2013《低压计量箱技术规范》及本技术规范内引用文件
GB7251.5-2008《低压成套开关设备和控制设备》第5部分：对公用电网动力配电成套设备的特殊要求）中8.2.101.2 耐撞击的验证
GB7251.5-2008《低压成套开关设备和控制设备》第5部分：对公用电网动力配电成套设备的特殊要求）8.2.101.5 对角状物机械撞击耐受能力的验证
1.1 主要技术指标
1.1.1 试件耐撞击技术参数 球形撞击物质量 2kg±2%
摆杆长度 1m±1%
撞击面的曲率半径 39.3mm±1%
撞击面的洛式硬度 ≥58HRC
撞击面的表面粗糙度参数Ra的最大值 0.8um
初始位能 20J±2%
摆锤力矩 19.6Nm±2%
撞击瞬间速度 4.43m/s±3%
测试过程能量损失 ＜1%
试件在冲击测试过程中整体移位量 ＜2mm
1.1.2 对角状物机械撞击耐受性技术参数 撞击物质量 5kg±2%
摆杆长度 1m±1%
撞击面的洛式硬度 ≥58HRC
初始位能 20J±2%
摆锤力矩 49Nm±2%
撞击面的表面粗糙度参数Ra的最大值 0.8um
撞击瞬间速度 2.8m/s±3%
测试过程能量损失 ＜1%
试件在冲击测试过程中整体移位量 ＜2mm
1.1.3 夹具的夹持力 夹具夹持力 >3000N
夹具静保持力 >10kN
1.1.4 参数检验要求 撞击物的实际初始位能与其标称值的最大相对误差为其标称值的±2%
撞击物的摆锤力矩与其标称值的最大相对误差为其标称值的±2%
撞击物的撞击点与其质心的偏差≤±3mm
撞击瞬间的速度与其标称值的误差不超过标称值的±3%
