用途：按照BS EN IEC 60879:2019、GB/T13380-2018、GB 12021.9-2021《电风扇能效限定值及能效等级》技术规格要求：
1 适用范围（适用标准）

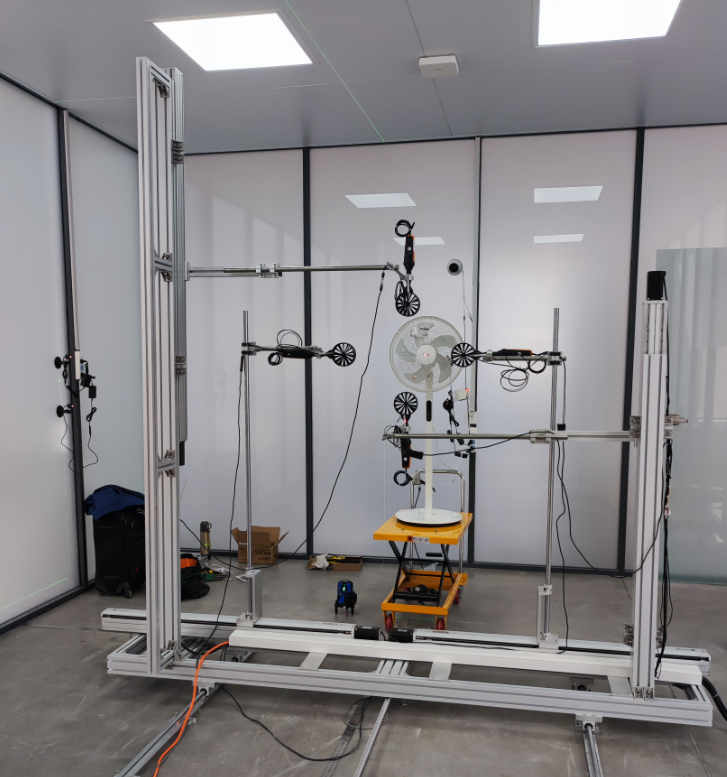

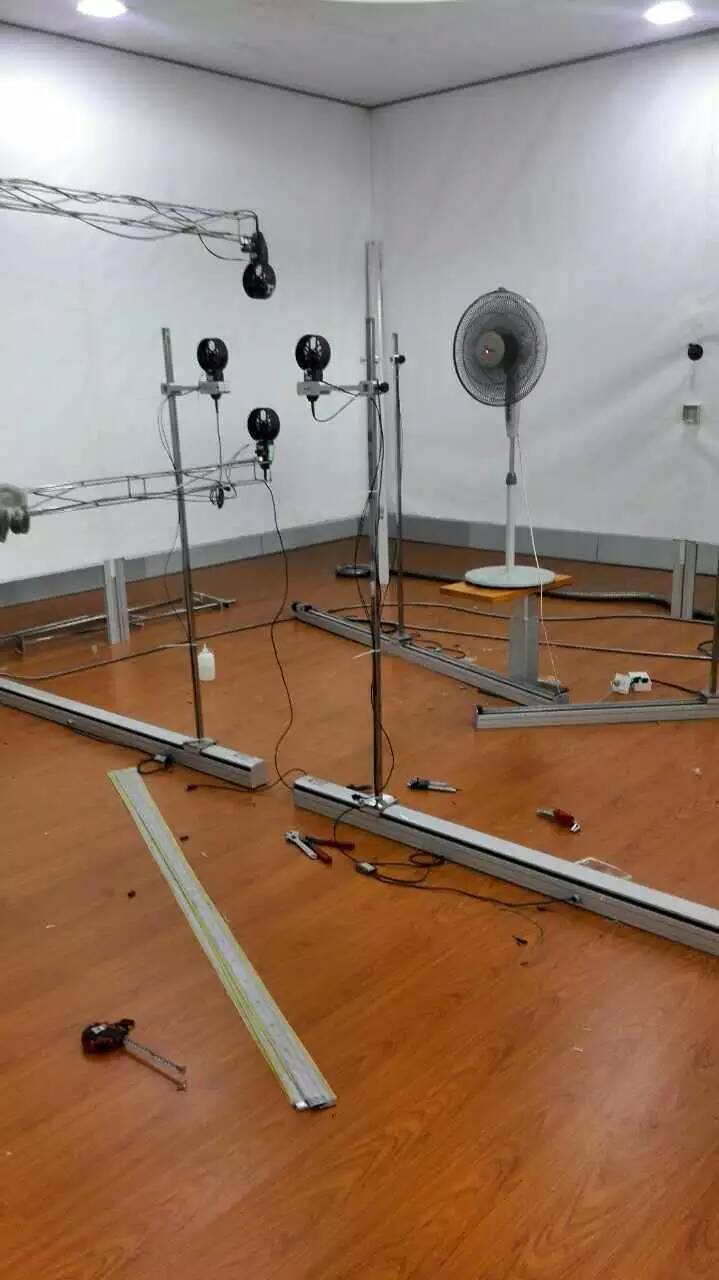

本风量测试装置依据的要求，为了行走方便，并且因为测试方法基本一样，能符合台扇、璧扇、落地扇及柱扇等风量测试要求.采用四个风速表采集风速（测试平面有原有2个水平风速表的基础上在垂直方向增加2个风速表）来代表同一圆环上的平均风速。
2 主要技术参数与功能
2.1 主要技术参数
能符合台扇、璧扇、落地扇及柱扇 塔扇等风量测试要求
试验室尺寸：（小风扇4500*4500*3000）（大风扇6000*4500*3000）单位：毫米
2.2 主要功能
用于测试风速、温度、湿度、电参数（电压/电流/功率/功率因数）、转速及时间
3技术要求
3.1 适用范围(单位：毫米)
台扇扇叶直径 200,230,250,300,350,400,450 500
璧扇扇叶直径 250,300,350,400,450 500
台地扇扇叶直径 300,350,400,450 500
落地扇扇叶直径 300,350,400,450,500,600
转叶扇扇叶直径 200,230,250,300,350,400，450，500
柱式扇的规格按叶轮的直径和长度值划分.如:叶轮的直径为100mm.长度为400mm.则其规格为φ100 mmX400 mm
在图4所示的风量试验室内进行试验,其试验室尺寸如下:
长度:小于或等于400mm的电风扇为4500mm,大于400mm的电风扇为6000mm。
宽度:4 500 mm。
高度:3 000 mm。
上列试验屏尺寸允许士15mm的误差。
