1. 用 途：主要用于电风扇风量试验。
2. 设计依据：GB12021.9-2008 《交流电风扇能效限定值及能效等级》
GB/T 13380-2018 《交流电风扇和调速器》；
IEC 60879 《 Performance and construction of electric circulating fans and regulators》
3. ． 测试原理： GB/T 13380-2018 《交流电风扇和调速器》及 IEC 60879
《Performance and construction of electric circulating fans and regulators》相关要求；
4. 测试机型和规格： 机型：吊扇；
5. 测试项目及测量系统精度
温度范围：0-50℃ 精度：优于±0.5℃
湿度范围：0-95%RH 精度：优于±3%RH
风速范围：0-20m/s 精度：优于±(0.1m/s+1.5%测量值) 电流范围：0-5A 精度：优于±0.5%
电压范围：0-300V 精度：优于±0.5% 功率范围：0-1000W 精度：优于±0.5%
大气压力（芬兰维萨拉）：800 hPa～1100 hPa，优于±0.1%。
6、吊扇安装装置可上下调节使测试样品距离能保持与测试内屏底部持平且吊扇叶片平面与风速表叶片之间的距离800mm-1600mm可调。
7、4对风速表在试验屏内的四个半对角线上，并从距离对角线的中心40mm外开始测量，随后以第80mm的增量测量第二个点，直到所计算的平均风速下降到低于9m/min.
交流电风扇和调速器
6.7.2吊扇的风量试验

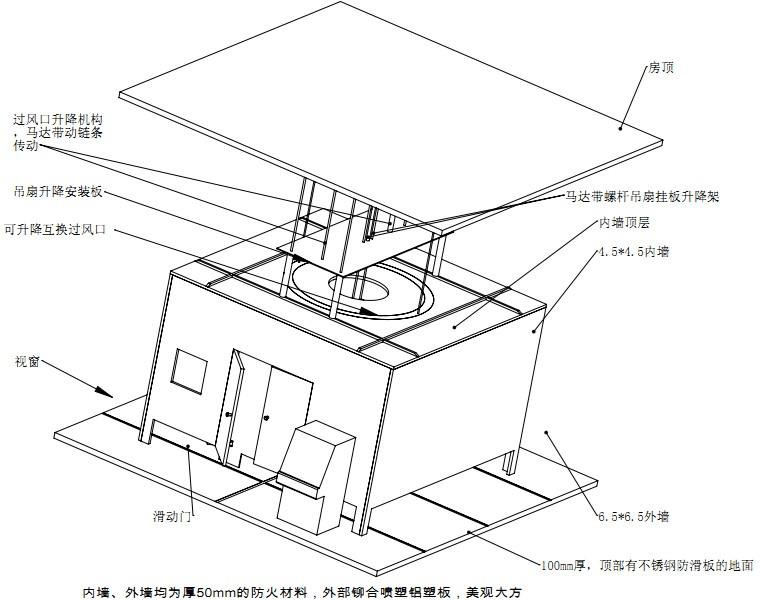

在图5、图6所示的风量试验室内进行试验,试验室的试验屏和外屏尺寸如下:
试验屏长度:4500 mm。
宽度:4500 mm。
高度:3 000 mm。
以上的尺寸允许士15mm的误差。
试验屏的顶部,除了中心留有圆形孔(顶孔)外,应该均被顶屏盖住,顶孔的直径应该比扇叶直径大
10%~20%,开有顶孔的中央顶屏的隔板厚度应不大于6mm。
试验屏底部与地面离开450mm,以提供适当的空气出口。
试验屏之外的顶板或任何会干扰气流的凸梁都应该在顶孔之上不小于1000mm的地方,即外屏
天花板或者凸梁离地面不小于4000mm。
试验屏四周与外屏墙壁之间的距离均等,其尺寸为1000mm~1250mm。
