双臂跌落试验机
产品型号
更新时间
2024-10-31厂商性质
浏览次数
168详细介绍
一产品概述
双臂跌落试验机主要用于考核包装件在实际运输、装卸过程中受到跌落冲击的影响程度，评定包装件在搬运过程中耐冲击强度和包装设计的合理性。

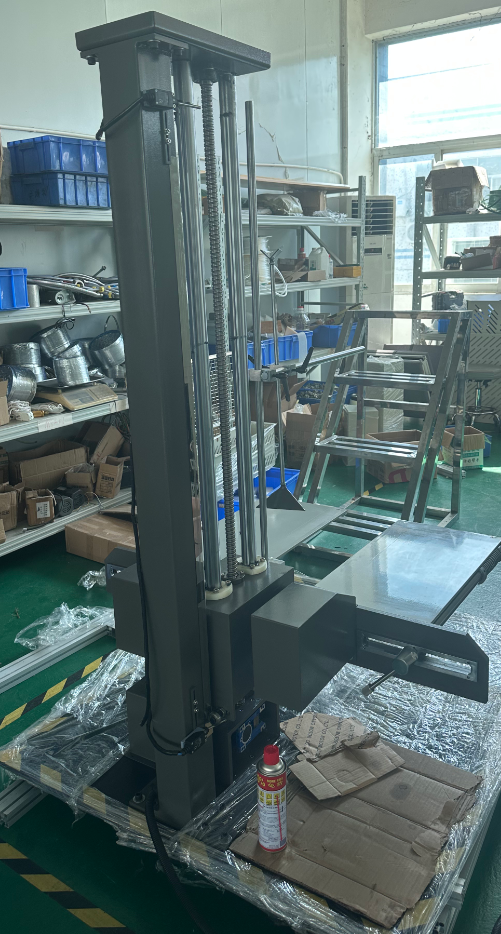

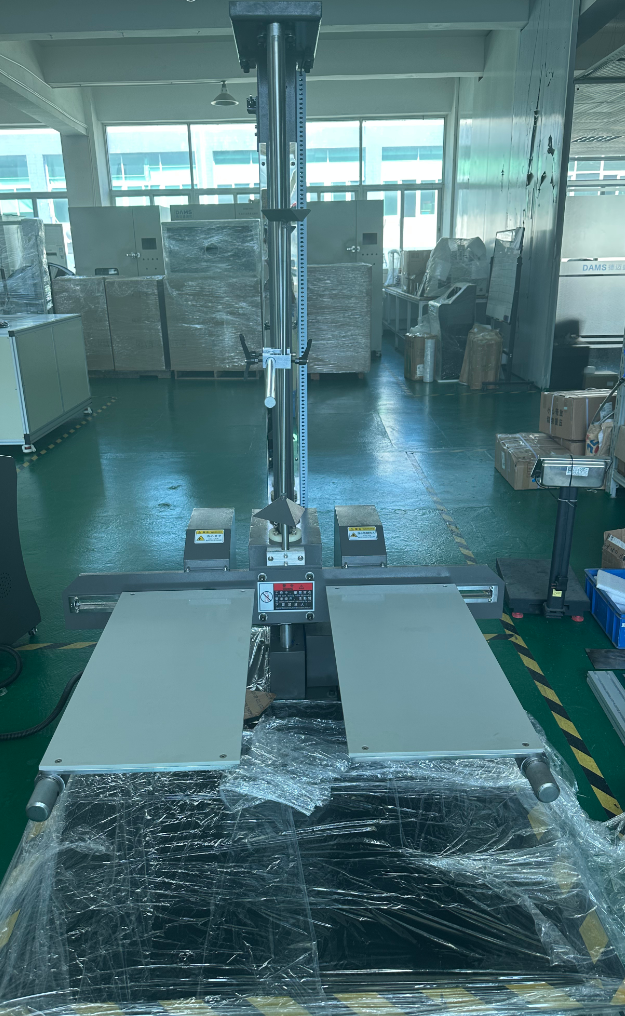

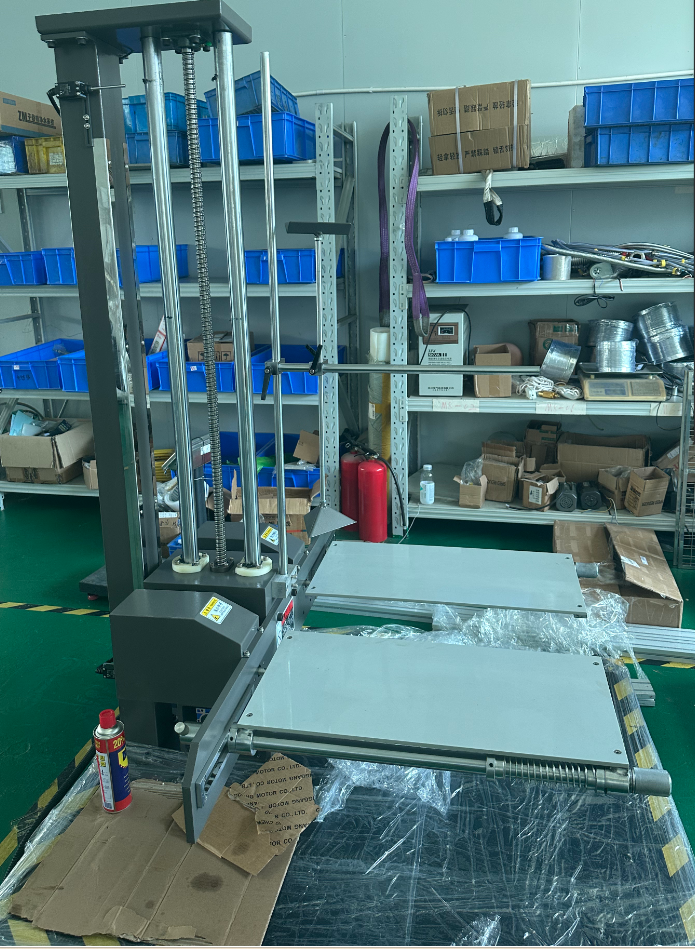

本机采用双翼式机型，可以很平稳的固定好测试产品。采用电动升降、跌落，手动式复位，操作十分简便。本机配备高度数显表，用户可以很直观的通过显示屏进行观察实时产品跌落高度。
二、适用标准
GB4757.5-84、JISZ0202-87、ISO2248-1972(E)
三、环境要求
1. 现场温度：5℃~+28℃(24小时内平均温度≤28℃)；
2. 相对湿度：≤85%RH；
3. 供电条件：单相三线；
4. 电压范围：AC220V；
5. 频率允许波动范围：(50±0.5)Hz；
6. 保护地线接地电阻小于4Ω；
7. 要求用户在安装现场为设备配置相应容量的空气或动力开关，并且此开关必须是独立供本设备使用。
四、主要技术参数
1. 跌落高度范围：400—1500mm（可定制）
2. 允许试件重量：65kg（可定制）
3. 允许试件尺寸：800×800×800mm
4. 冲击面板尺寸：1400 ×1200 × 14mm（实心铁底，厚度14mm）
5. 托臂尺寸：700 × 350mm
6. 跌落误差：±10mm
7. 马力：调高1/3HP，手动调宽
8. 试验系统满足规范：ISO22488-1972（E）
9. 动作方式：电动跌落，手动复位

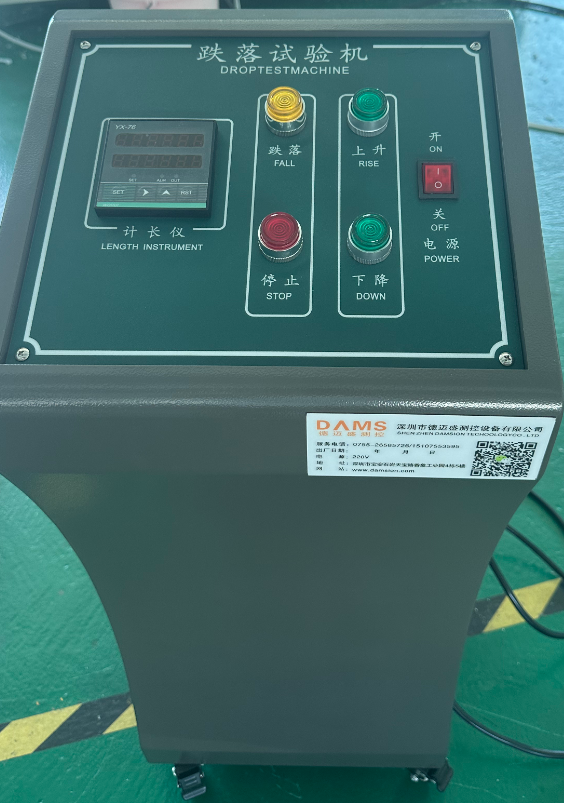

10. 控制箱尺寸：370 × 350 × 910mm
11. 试验台外形尺寸：1400 × 1200 × 1850mm
12. 净重：约500kg
13. 电源：220V 50Hz
14. 功率：1.5KW
五、主要配置清单
序号 | 名 称 | 单 位 | 数 量 | 备 注 |
1 | 传动丝杆 | 根 | 1 | 中国台湾ZPT滚珠丝杆 |
2 | 电机 | 台 | 1 | 德智 |
3 | 导杆 | 套 | 1 | 加硬铬钢 |
4 | 直线轴承 | 套 | 1 | 中国台湾上银 |
5 | 轴承 | 套 | 1 | 德国AGF |
6 | 光电眼 | 套 | 1 | 日本欧姆龙 |
7 | 高度仪表 | 套 | 1 | YX—76 |
8 | 电气开关 | 套 | 1 | 正泰 |
9 | 冲击底板 | 块 | 1 | 1200 ×1400 × 14mm，A3铁板 |
10 | 连接轮 | 套 | 1 | 精密型国产优质 |
11 | 钣金件 | 批 | 1 | A3冷轧板烤漆 |
12 | 电磁铁 | 套 | 1 | 国产优质 |
