GB7251耐冲击试验装置
产品型号
更新时间
2024-10-31厂商性质
浏览次数
237产品中心
PRODUCT CATEGORY相关产品
RELATED PRODUCTS详细介绍
此试验适用 于所有地面安装式户 外电缆连接的变电站 电缆配 电盘、 户外变压器安装 的变电站电缆
配 电盘和电缆分线箱。

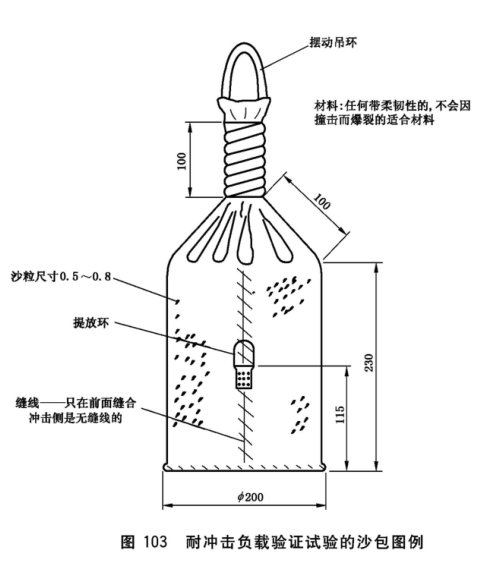

将质量为 15 kg 装有干沙的沙包，如图 103 所示，垂直悬吊在被试物的上方，并且应高于该成套设
备最高点至少 1 m。
每次试验应包括对外壳 的每个垂直面上的一次撞击 ，此垂直面是指成套设备被安装在其正常使用
位置时能见到 的部位。 每次撞击试验可以使用 不同的外壳。
注： 如果外壳是圆形的，试验将包括三次撞击 ，每次撞击的位置要有 120°的角位移。
此试验应使用一个可以提到 1 m 高度 的吊环 ，使沙包垂直下落 ，以撞击被试成套设备 表面大致 中
心部位［见图 104a）和 104b)］。
试验结束后，防护等级仍保持为 IP34D，所有的门和闭锁装置仍能正常操作。 同时，在试验期间，仍
保持了足够的电气 间隙。 对于带金属外壳 的成套设备 ，的或临时的变形而导致带电部件
与外壳的接触 ，则认为 通过了此试验 。 对于带绝缘外壳 的成套设备 ，如果满足了适 当 的条件，至于小 的
裂痕 ，表面的裂纹或外皮剥落 ，只要它们不会妨碍成套设备的使用 ，则不认为受到损坏 。
一、产品概述：适用于低压电器外壳的机械冲击强度试验、耐负载冲击试验、角状物试验；冲击物高度上下可调，冲击角度可设定。
符合标准：按照GB7251.5-2017中10.2.101.1、101.2.101.3、中10.2.101.5.1、10.2.101.5.2中试验3、10.2.101.8章节及图102、103、105、108要求，参考IEC6439.7-2018、IEC62262标准要求。
三、技术参数：
1、控制方式：PLC控制，触摸屏人机界面智能操作；
2、测试工位：1工位；
3、框架结构：冲击装置采用龙门式结构，试样安装台以标准旋转台为底座，底部四角采用气动压板固定与冲击台独立，安装有调平运输装置，标准独立控制箱，均采用钢制防静电喷涂工艺；
4、试样尺寸：1000*800*2000mm(长宽高)，400*400*500mm(长宽高)；
5、冲击配置：
5.1、15KG软索连接干沙包；
5.2、2Kg钢球1个；
5.3、15KG软索钢球；
5.4、5Kg，20J角状物1个；
冲头规格：
