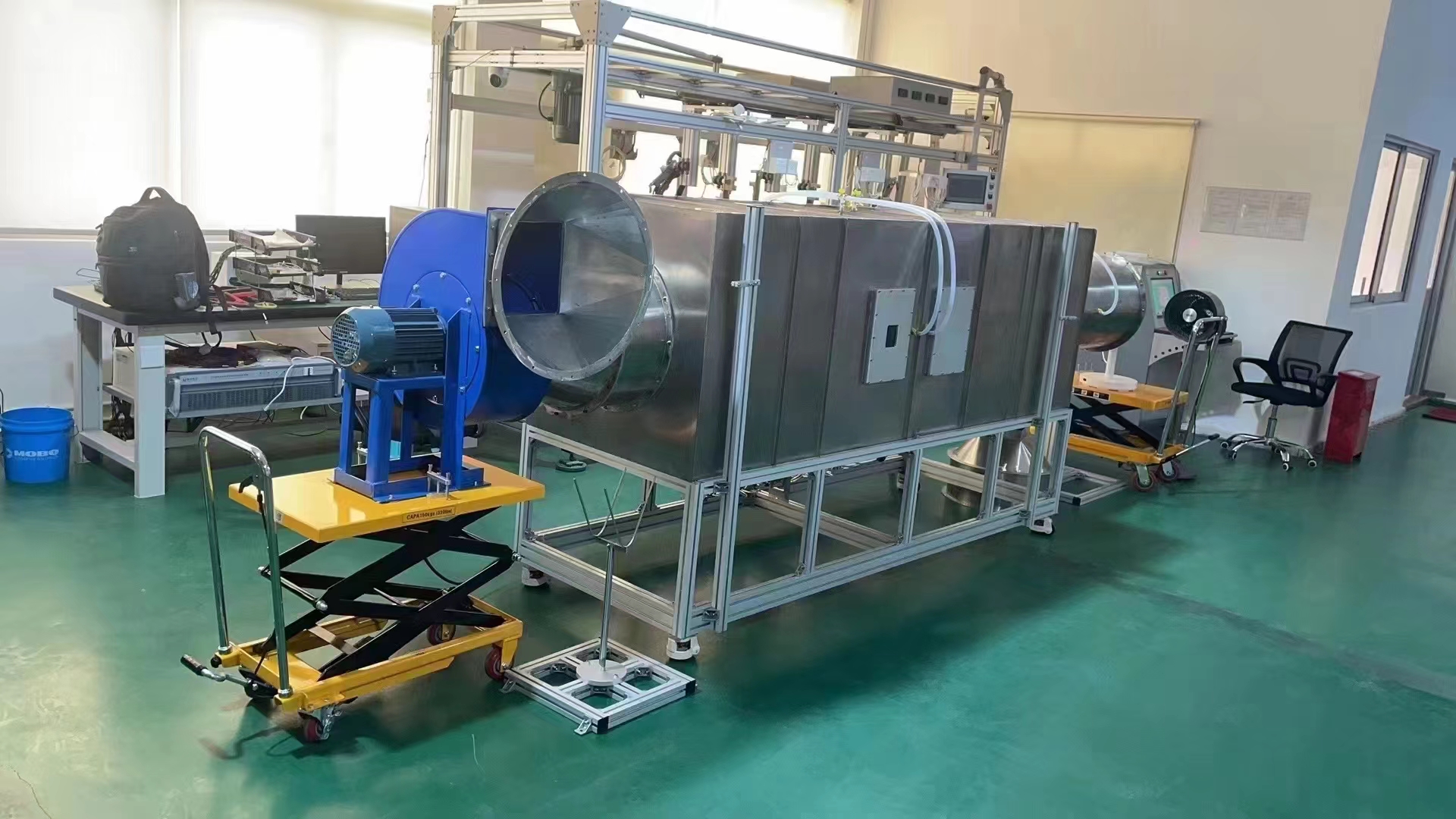

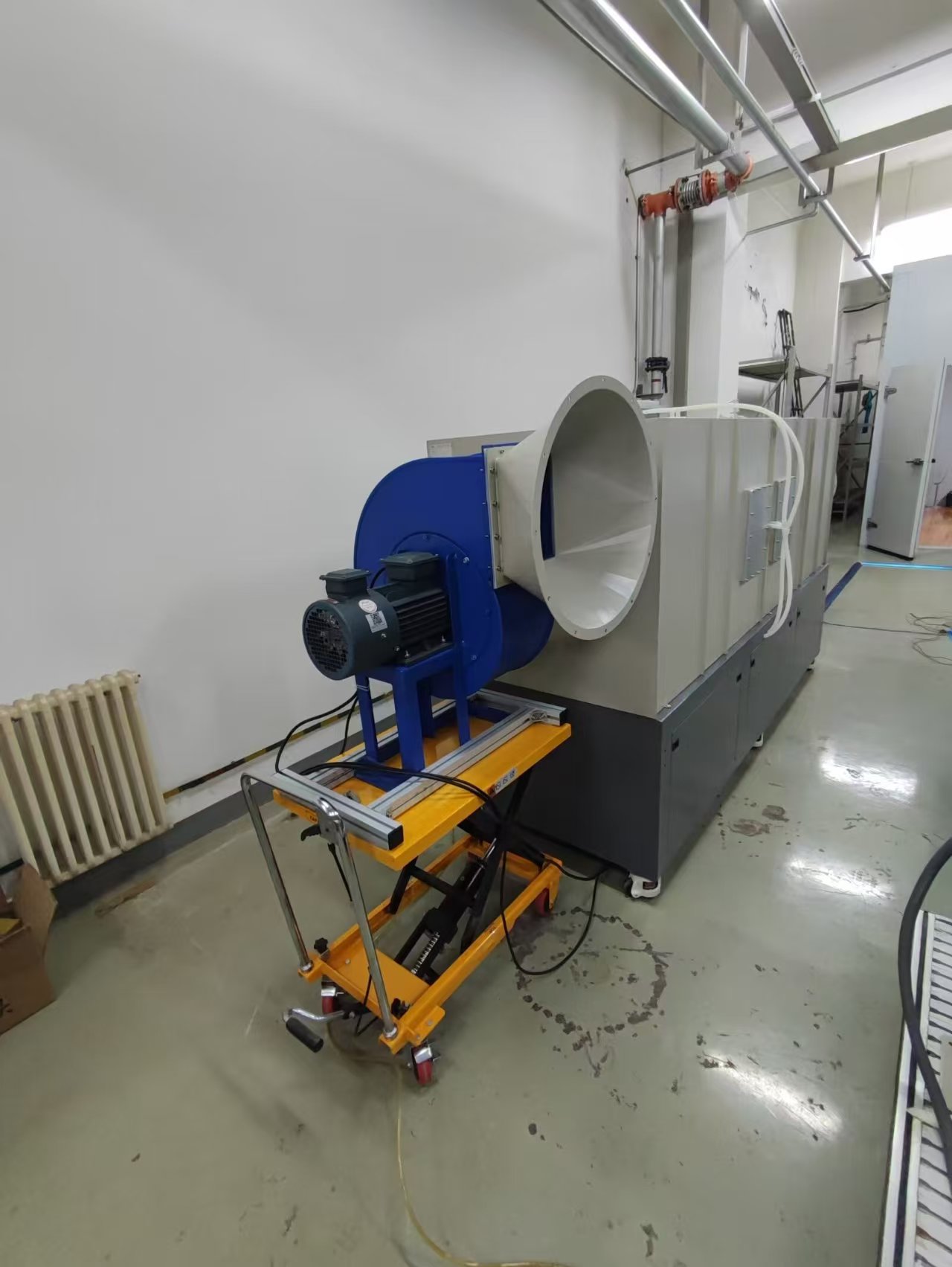

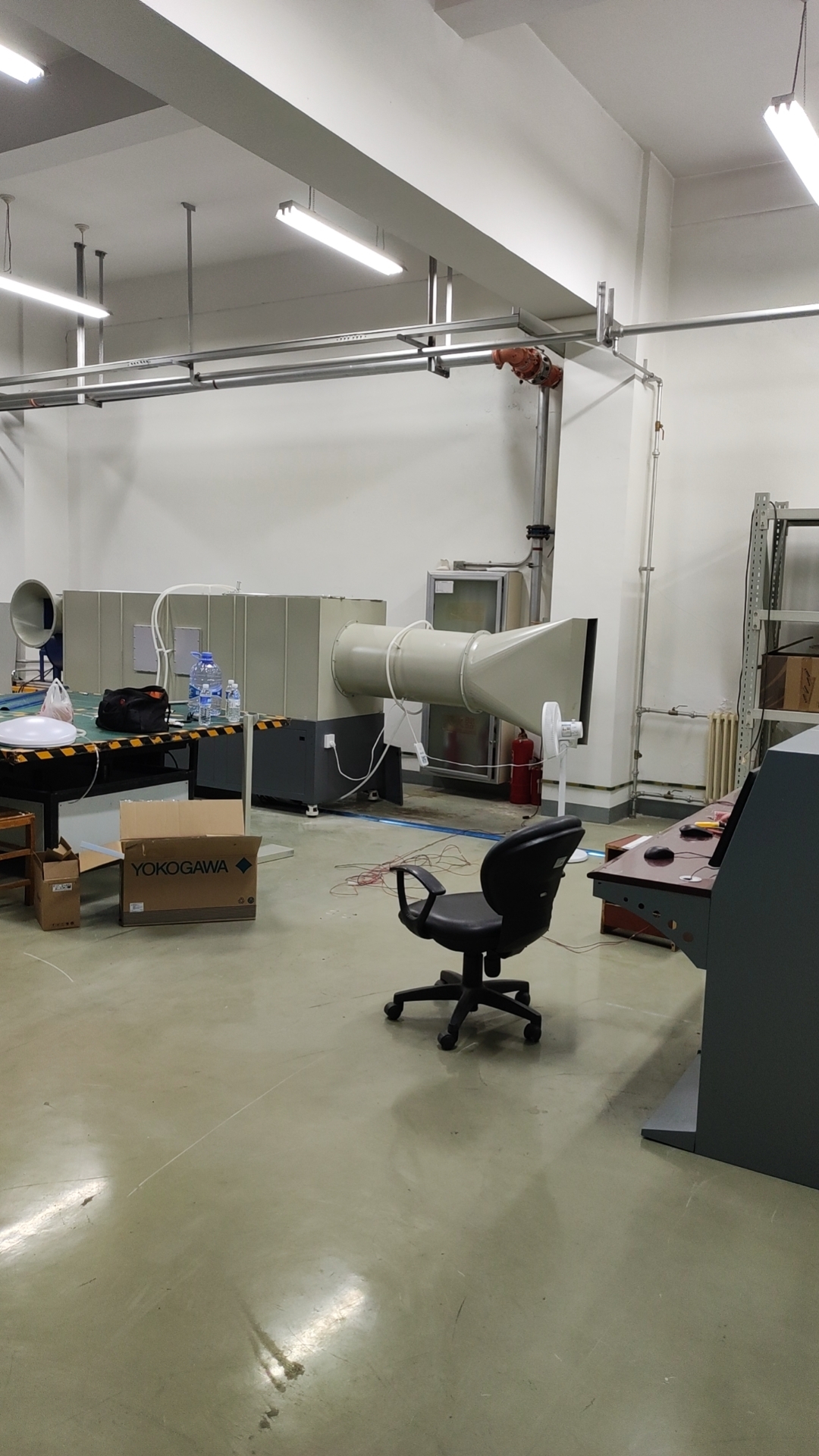

工业通风机风道性能试验
产品型号
更新时间
2024-12-24厂商性质
浏览次数
85产品中心
PRODUCT CATEGORY相关产品
RELATED PRODUCTS详细介绍
关于GB17713-2022《吸油烟机及其他烹饪烟气吸排装置》和2011版本的新旧对比如下：
附录A 空气性能试验方法：
一、新增概述：器具的空气性能试验按本附录进行。试验装置依据GB/T 1236—2017中第30章,采用风室内多喷嘴测定流量的A型试验装置。当器具压力小于1000Pa,基准马赫数不超过0.15时,忽略空气可压缩性和湿度对试验结果的影响。
二、调整了试验装置的要求：
对2011版的附录C外排式吸油烟机空气性能试验方法和附录D循环式吸油烟机空气性能试验方法合并调整，统一修改为空气性能试验方法，并且新的标准要求如下：
A.2.2、被测器具的进风口应处于自由空间,并与试验装置按图A.1所示的方式连接。外排式器具与试验装置进口公用段管道连接可使用制造商随机附带的过渡罩(除去止逆阀等遮盖件),但不必安装随机附带的排风管。若器具设计上有附加的过滤装置,应安装干净的过滤装置。外排式器具与试验装置连接时,连接管道的长度应大于5倍管径。循环式器具直接连接到风室,风室人口尺寸应与被测器具的出口尺寸相适应
16.6通风机的完整特性曲线
通风机的完整特性曲线从通风机零静压到零进口容积流量。
然而,通常仅使用该曲线的一部分.建议供应商注明适合通风机运行的进口容积流量的范围.因此
通风机特性曲线可限于该正常工作范围;超出进口容积流量正常工作范围,则测量不确定度易增大,且
进口、出口处会产生不好的流动型态。
16.7特定工况的试验
特定工况试验应至少由可确定通风机特性曲线一小部分的三个试验点构成,其中包括特定的进口
47
22.2.2如图16,喷嘴应为椭圆状,但也可近似使用二.三段不同半径的圆弧,只要在任意点的法线方向
与椭圆的差异不大于0.015d即可。
22.2.3喷嘴喉部直径d 应在椭圆的短轴和喷嘴出口处测量,测量精度为0.001d;应在间隔45°测得四
个值,与平均值的偏差不得大于士0.002d。
喉部进口处的平均直径会大于0.002d,但不小于喷嘴出口平均直径。
22.2.4喷嘴内表面应平整光滑,直尺在其表面不会擦出刮痕,表面不平整的峰一峰值不大于0.001d。
22.2.5若喷嘴用于风室,则应采用图16所示型式。
22.3进口区域
在喷嘴定位时,各喷嘴中心线与风室壁的距离不小于1.5d;任意两个同时使用的喷嘴的最小中心
距为 3d.其中d为较大喷嘴的直径。
22.4 多喷嘴特性
22.4.1按照22.3要求制作的多喷嘴装置在流量计压比rd>0.9(即,流量计差压△p<10 kPa)时,可不
经校准使用。
