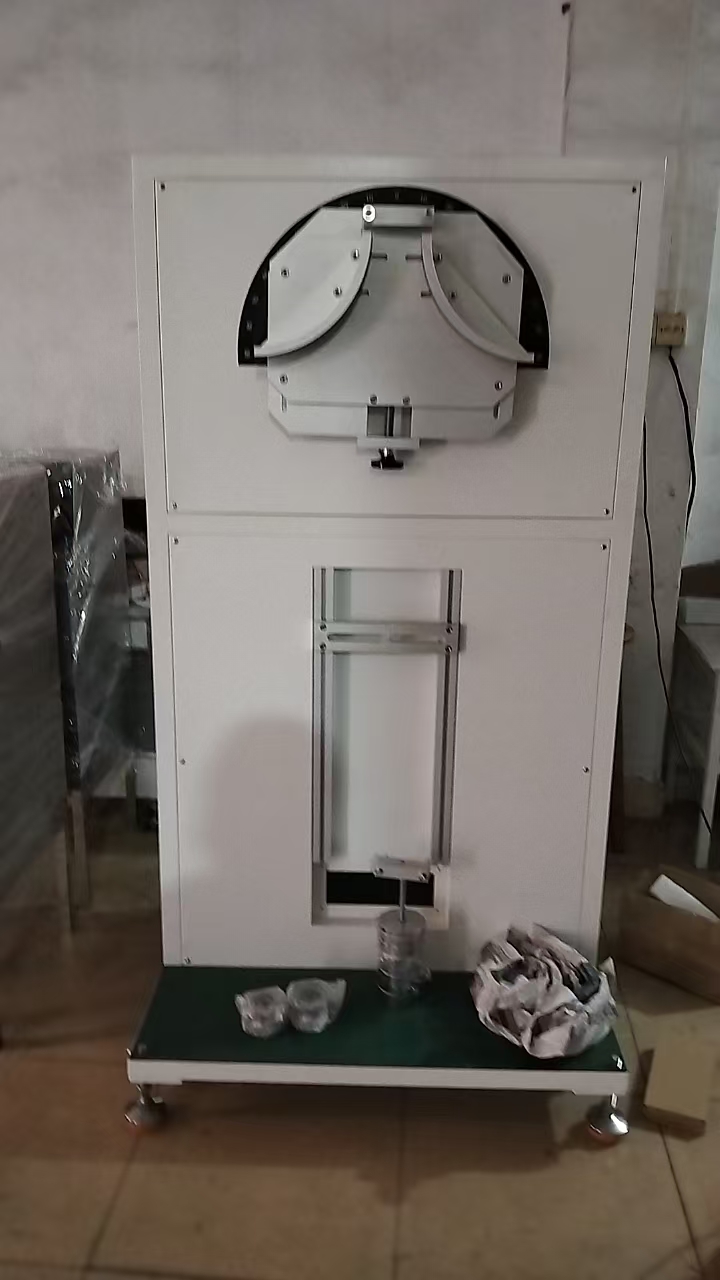

一、产品概述：适用于不可拆卸电器附件、线缆进行弯曲试验。将试样固定在夹具上，加一定荷重，试验时夹具左右动。经一定次数后，检视其断线率，或至无法通电时，查看其总计摆动次数。本机能自动计数，试料弯折至无法通电时，仪器自动停止工作。
二、符合标准：
满足GB/T20234.1-2015《电动汽车传导充电用连接装置 第1部分：通用要求》第6.2.10.4章节 。
按照GB/T11918.1-2014《工业用插头插座和耦合器 第1部分：通用要求》第24章 机械强度，第24.4章 不可拆线电器附件的进行弯曲试验，请见该标准表16 重物施加的力及图9所示 弯曲试验装置。
IEC 62196-1:2014
Plugs, socket-outlets, vehicle connectors and vehicle inlets - Conductive charging of electric vehicles - Part 1: General requirements 第26.4章节 Non-rewirable accessories 图14所示 Apparatus for flexing test.
三、技术参数
1、动力总成：伺服电机+涡轮减速箱带动；
2、控制系统：7寸人机界面（真彩液晶触摸屏）、西门子（PLC）屏幕设定和显示资料：参数监控、角度设定、速度预调、计数设定、报警指示和字符提示等；
3、试验工位：单工位 ；
4、试验速率：MAX可设置和智能调节（5～60次/分(r.p.m)(一个来回算一次)；
5、旋转角度：可设置和智能调节（左右角度5~180度试验角度可预置）；
6、计数器：0～9999999次可预置，有停电记忆功能；
7、砝码重量：配置的砝码 20N 1个，25N 2个，50N 1个，可组合成（20N，25N，50N，75N，100N）；
8、可接入负载；
9、防摆杆加导向轮
10、测试线缆范围：线缆外径10~85mm；
11、外部带指针显示弯曲角度；
12、检测断线功能：信号断线检测3通道，负载断线检测1通道；
13、弧形导板: R80 R120 R200；
14外形尺寸：约W950＊D750＊H1600mm；
15、电源电压：AC220V±5%、50Hz10A。
