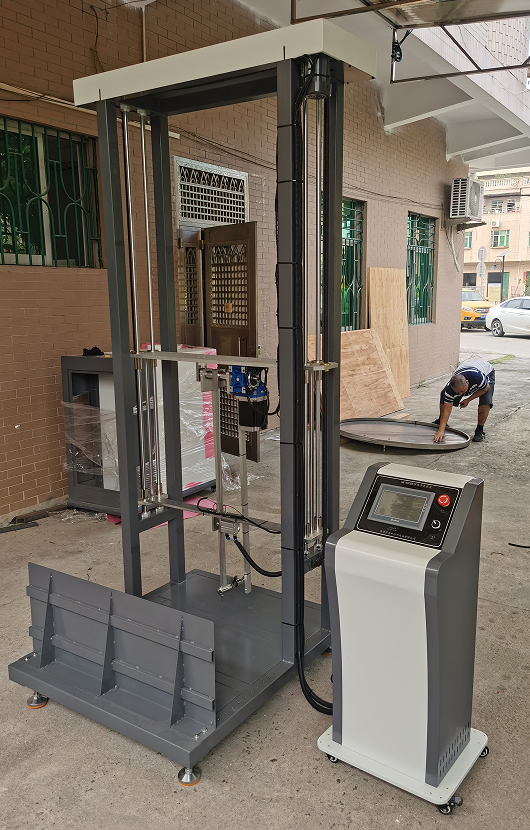

摆锤冲击及跌落试验装置
产品型号
更新时间
2025-04-23厂商性质
浏览次数
57产品中心
PRODUCT CATEGORY相关产品
RELATED PRODUCTS详细介绍
1、控制方式：PLC控制，触摸屏人机界面操作；
2、测试工位：1工位；
3、框架机构：整体采用钢制方通为骨架，冷轧钢板密封，独立控制箱，喷塑工艺，底部装有调平脚轮，方便运输安装；
4、设备驱动：落锤摆锤升降均由步进减速电机驱动，摆锤跌落高度由独立伺服减速电机驱动，释放方式由各自吸合电磁铁释放；
5、摆锤摆杆：长度1000㎜，与摆锤锤头构成各等效质量；
6、冲击高度：摆锤通过伺服电机通过脉冲调节不同的角度达到对应的冲击高度，落锤由步进电机精准控制位移高度实现垂直冲击；
7、摆杆长度：摆杆座中心到冲击锤中心1000㎜；
8、摆锤锤头：5J、10J、20J、50J对应配置锤头：1.7kg、5kg、5kg、10kg各一个，每个锤头配独立摆杆（插销互换式）；
9、落锤锤头：5J、10J、20J、50J对应配置锤头：1.7kg、5kg、5kg、10kg各一个，配置不锈钢跌落护套；
10、元件材质：钢制表面镀硬铬；
11、可调高度：摆锤200-2000mm,落锤2500mm；
12、试样安装：配有滑动固定架，大试样可移除固定架落地直接冲击，小样品可以背靠固定架或用束带固定在支架上；
