详细介绍
电梯门锁静态拉力试验机

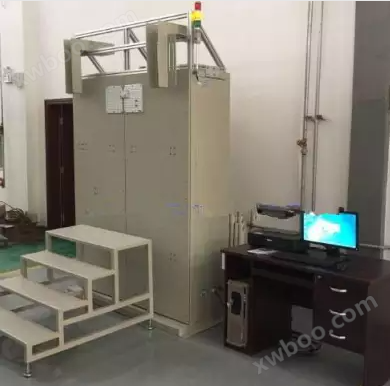

图片仅供参考
一、产品概述：用于电梯门锁的静态拉力试验，设备采用伺服电机驱动，样品固定模拟门上，伺服电机驱动丝杆对模拟门施加横向拉力，传感器检测拉力数值并通过控制器传输给电脑，电脑根据设定的时间逐步将力施加至设定值；设备通过电脑可以设定加力速度、施力值, 生成力值-位移,力值-时间,位移-时间曲线等参数。
二、符合标准：按照GB7588-2003《电梯制造与安装安全规范》附录F1.2.2.2耐久试验条款、EN81-1《Safety rules for the construction and installation of electric lifts》标准要求设计制作。
三、技术参数：
1、控制方式：电脑控制，显示屏控制操作；
2、测试工位：单工位；
3、主要架构：钢制方通焊接打磨，冷轧钢板烤漆喷涂密封；
4、测试驱动：伺服减速电机；
5、最大试验力:20KN；
6、量程: 100%；
7、试验力准确度；±0.01%；
8、位移分辨率：0.01mm;；
9、位移准确度：±1%；
10、测试空间：按客户要求定制，含夹具；
11、速度范围：0.01mm/min～500mm/min；
12、位移速度：精度±0.5%；
13、准确级别：0.5级；
14、变形误差：≤±0.5%
15、机械系统：高精度精密滚珠丝杆；
16、单位选择：g/kg/N/kN/lb/t；
17、软件功能；中英文界面互换，就要持压保压功能，循环测试功能；
18、自动停机保护装置：
1）上下限行程保护装置；
2）最大容量超载保护；
3）漏电保护；
19、试验机尺寸：约800*500*1750mm；
20、保护功能：试验机有过载保护功能；
21、供电电源：AC220V50Hz。
四、配置清单：
序号 |
产品（硬件/软件）名称 |
材质或工艺 |
数量 |
1 |
测试试验台 |
钢制喷涂烤漆 |
1套 |
2 |
控制电脑 |
19吋液晶500G硬盘 |
1套 |
3 |
运动控制卡 |
1套 |
|
4 |
伺服马达 |
750W电机 |
1套 |
5 |
升降马达 |
750W |
1件 |
6 |
力值传感器 |
20KN S型 |
1套 |
7 |
升降系统 |
滚珠丝杠 |
2套 |
8 |
测试软件 |
中英文 |
1套 |
9 |
保护系统 |
1套 |
|
10 |
电器元件 |
1套 |
