电梯玻璃门及轿壁冲击试验机
产品型号
更新时间
2024-10-17厂商性质
浏览次数
196详细介绍
电梯玻璃门及轿壁冲击试验机

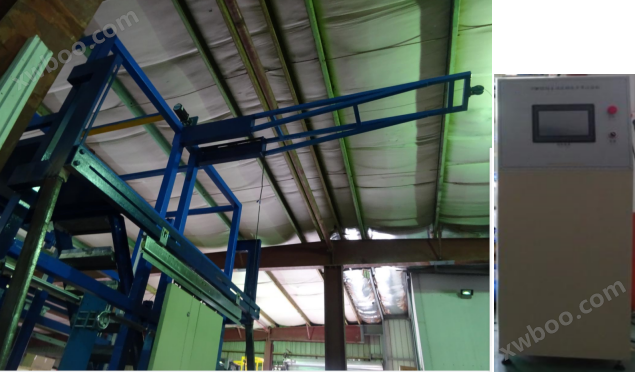

图片仅供参考
一、产品概述：用于电梯玻璃门及轿壁牢靠度的检测。
二、符合标准：按照GB7588-2003《电梯制造与安装安全规范》附录J的要求设计制作。
三、技术参数：
1、控制方式：PLC控制，10吋真彩触摸屏人机界面操作，
2、测试工位：单工位；
3、框架结构：采用方通焊接打磨喷涂，有测试支架、人工安装扶梯、顶部平台等多处独立设计专用轿厢箱及电梯门安装结构；
4、测试驱动：冲击高度由伺服电机驱动，交流电机驱动升降，电磁吸合释放，气动定位及防二次冲击等；
5、运转速度：0~2.0m/min（精度：±0.01m/min）。
6、冲击高度：硬摆锤0-500mm，软摆锤0-700mm。
7、试样距离：0-150mm（手动可调）；
8、摆锤调节：500-2500mm（电动可调）；
9、摆臂连接：保证摆锤冲击垂直度，采用加强臂；
10、冲击装置：电磁加气动，吸合释放摆锤拉扣；
11、冲击摆锤：硬摆锤及软摆锤各一个（填充Φ3.5mm±0.25铅丸）；
12、样品尺寸：高度300mm—2500mm，宽度1000mm-2500mm；
13、安装治具：底部装有专用滑轨连接器，可安装多种产品，顶部安装有轿厢专用安装门头，左右上下均可灵活调节；
14、防二次冲击：当摆锤冲击样品后弹起的同时钢绳上升拉住摆锤，采用电磁制动，气动拉扣制动；
15、安全防护：外围防护罩，遇突变自动停机报警；
16、外形尺寸（LXWXH）：2700mmX3200mmX31200mm；
17、安装尺寸：3.5mx2.5m（普通水泥或贴地砖地面）；
18、设备电源：AC220V50Hz。
四、配置清单：
序号 |
产品（硬件/软件）名称 |
材质或工艺 |
数量 |
1 |
测试试验台 |
钢制喷涂烤漆 |
1套 |
2 |
控制箱 |
钢制喷涂烤漆 |
1套 |
3 |
控制PLC |
1套 |
|
4 |
触摸屏 |
10吋 |
1套 |
5 |
伺服马达 |
750W配行星减速机 |
1套 |
6 |
升降马达 |
370W配RV50减速机 |
1套 |
7 |
离合器 |
1套 |
|
8 |
电磁系统 |
100Kg |
1套 |
9 |
气控系统 |
63*100 |
1套 |
10 |
专用治具 |
2套 |
|
11 |
摆锤 |
硬锤软锤 |
1套 |
12 |
安装专用工具 |
1套 |
|
13 |
电器元件 |
1套 |
