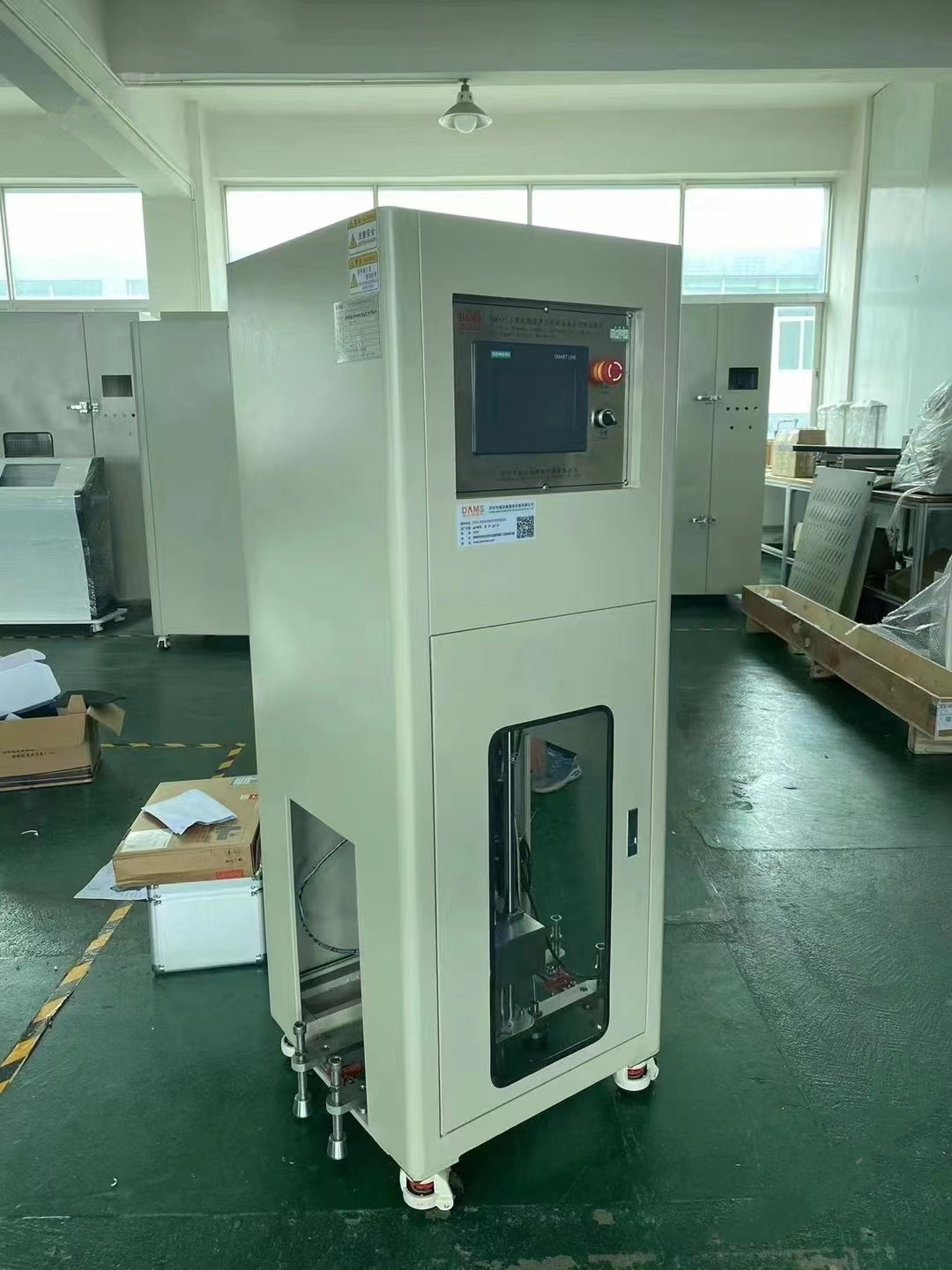

塑胶跑道冲击吸收与垂直变形试验机DMS
产品型号
更新时间
2025-01-16厂商性质
浏览次数
674产品中心
PRODUCT CATEGORY相关产品
RELATED PRODUCTS详细介绍
GB36246-2018塑胶跑道冲击吸收与垂直变形试验机
一、设备概述：
塑胶跑道冲击吸收与垂直变形试验机主要用于塑胶运动场地的冲击吸收性能和垂直变形性能的测试，机器重锤模拟人体作用效果冲击合成面层，通过计算机系统测算出试验结果。
二、GB36246-2018塑胶跑道冲击吸收与垂直变形试验机技术原理：
基本理论是根据能量守恒定律，将一规定质量的重锤从规定的高度落下，下落中将势能转变为动能,被转化的能量冲击到被测试样，通过一冲击传感器将力值采样传输到计算机采集系统，再由计算机对其进行采样、处理、计算、分析等一系列过程，显示出作用于塑胶合成材料的冲击吸收和垂直变形的结果，从而测量塑胶材质的耐冲击及变形参数。
三、执行标准：
标准号 执行名称
BS EN14808-2005 《运动场地面层冲击吸收测定方法》
BS EN14809-2005 《运动场地面层垂直变形测定方法》
GB36246-2018 《中小学合成材料面层运动场地（征求意见稿）》——附录B、附录C
四、主要技术参数：
型号 | 塑胶跑道冲击吸收试验机 | 塑胶跑道垂直变形试验机 | 塑胶跑道冲击吸收及垂直变形试验机 | |||
重锤质量 | 20kg±0.1kg | |||||
落锤高度 | 55±0.25mm | 120±0.25mm | 55±0.25mm、120±0.25mm | |||
弹簧刚度 | 2000±60N/mm | 40±1.5N/mm | 2000±60N/mm、40±1.5N/mm | |||
弹簧直径 | 69±1mm | |||||
力值测量 | 6600N±2% | 1500N±2% | 6600N±2%、1500N±2% | |||
变形测量 | - | ±10±0.05mm | ±10±0.05mm | |||
力值采集频率 | 大于1kHz | |||||
变形采集频率 | - | 大于1kHz | 大于1kHz | |||
落锤频率 | 60s内能够完成 4次完整冲击 | 60s内能够完成 4次完整冲击 | 60S完成完整冲击： 冲击吸收试验4次 或垂直变形试验4次 | |||
零点精度 | ±0.025mm | |||||
提锤高度精度 | ±0.02mm | |||||
提锤综合精度 | ±0.05mm | |||||
提锤方式 | 电动（伺服电机）&手动 | |||||
定位方式 | 自动动态对零 | |||||
力值采集 | 50～15kN±50N | |||||
采集频率 | 高于2kHz | |||||
变形采集 | - | 测量范围±10mm | 测量范围±10mm | |||
- | 测量精度0.02mm | 测量精度0.02mm | ||||
- | 采集频率高于2kHz | 采集频率高于2kHz | ||||
弹簧 | 采用60Si2Mn弹簧钢 | |||||
控制方式 | PC机 | PC机 | 笔记本 | |||
报告方式 | 自动打印A4标准试验报告 | |||||
电源 | AC220v 50Hz 500W | |||||
结构方式 | 可移动式（箱体底部装有万向脚轮，方便移动） | |||||
整机尺寸 （W*D*H） | 550*550*1480mm | 550*550*1480mm | 550*550*1560mm | |||
整机重量 （Kg） | 约65Kg | 约65Kg | 约75Kg | |||
